HX系列振动筛

适用物料:石英石、河卵石、方解石、白云石、花岗岩、玄武岩、铁矿石、石灰石、辉绿岩等。

应用范围:广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。

≤400mm进料粒度:

8-800m³/h生产能力:

01上门安装调试设备

02定期回访与检测

产品介绍 产品参数 产品优势 厂家实力
array(2) {
  [0] => string(31) "src="/video/zhendongshai21.mp4""
  [1] => string(25) "/video/zhendongshai21.mp4"
}

产品简介Product description

HX系列圆振动倾斜筛分机,在YA、YK系列振动筛基础上,综合客户现场使用情况及维护经验,针对重型工况全新推出的一款新型圆周振动筛产品。技术成熟,配件通用性强。其振动强度大、结构强度高,且维护简单,使用寿命长。适用于重型、中型和精细筛分等各种筛分作业。这种筛分机是处理初级破碎和二级破碎后产物的理想设备,也可用于流程中的检查筛分和最终的成品筛分。

string(745) "<h3>
	工作原理<span>working principle</span>
</h3>
<p>
	圆振动筛作为筛分机的一种,主要由于激振器不平衡重轮旋转,产生径向变化的离心惯性力(激振力),驱动筛箱,使筛子产生振动的一种筛分机械。筛框的运动轨迹为椭圆。筛上物料受筛面向上运动的作用力而被抛起,前进一段距离后,再落回筛面。如此反复进行,在从给料端向排料端运动的过程中完成筛分。通过改变配重的重量和位置可以调节振动筛的振幅。
</p>
<p style="text-align:center;">
	<img width="480" height="315" alt="" src="/mak_upImage/20144023114040.jpg" />
</p>                                                                        "

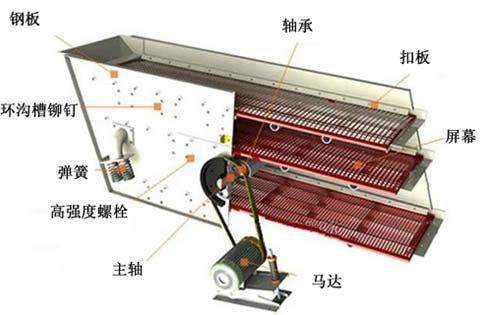

原理图

工作原理working principle

HX系列振动筛主要由筛箱、激振器、悬挂(或支承)装置及电动机等组成。电动机经三角皮带,带动激振器主轴回转,由于激振器上不平衡重物的离心惯性力作用,使筛箱获振动。改变激振器偏心轴,可获得不同振幅。

  • 15°-22°筛面倾角选型区间,可更好的适应现场具体工况

  • 激振器为偏心轴+偏心块结构,传动稳定提供足够激振力

  • 稀油润滑振动器,半年更换一次润滑油,日常维护省心省力

  • 关键部位设计了耐磨保护层,磨损后快速更换,延长设备使用寿命

  • 皮带轮传动,可根据现场工况快速调整设备转速

  • 采用振动设备专用轴承,寿命更持久,为您的筛分工序保驾护航

100000+
家客户倾心之选The choice of 100,000 customers

中德印象Impression of China and Germany

产品参数technical parameters

型号规格 筛网层数 筛网面积 (㎡) 处理能力(m³/h)
2YK1230 2 7.2 12-78
3YK1230 3 10.8 13-80
2YK1237 2 8.88 15-86
3YK1237 3 13.32 16-90
2YK1548 2 14.4 22.5-162
3YK1548 3 21.6 22.5-162
4YK1548 4 28.8 22.5-162
2YK1854 2 19.44 32-312
3YK1854 3 29.16 32-312
4YK1854 4 38.88 32-336
2YK2160 2 25.2 50-475
3YK2160 3 37.8 50-475
4YK2160 4 50.4 50-497
2YK2460 2 28.8 65-550
3YK2460 3 43.2 70-620
4YK2460 4 57.6 80-680
2YK2866 2 31 70-650
3YK2866 3 47 80-700
4YK2866 4 62 90-750
2YK2873 2 39.2 70-680
3YK2873 3 58.8 80-720
4YK2873 4 58.8 90-950

注:产量根据不同物料,进料粒度等因素其结果将有所不同

筛面
规格
进料
粒度
处理量
(mm) (mm) (t/h)
3700×1200 ≤200 10-100
3700×1200 ≤200 10-100
4300×1400 ≤200 10-150
4300×1400 ≤200 10-150
4300×1400 ≤200 10-150
4800×1500 ≤200 15-200
4800×1500 ≤200 15-200
4800×1800 ≤300 50-500
4800×1800 ≤300 50-500
4800×1800 ≤200 50-500
6000×1800 ≤300 80-600
