圆振筛

适用物料:石英石、河卵石、方解石、白云石、花岗岩、玄武岩、铁矿石、石灰石、辉绿岩等。

应用范围:广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。

≤400mm进料粒度:

8-800m³/h生产能力:

01上门安装调试设备

02定期回访与检测

产品介绍 产品参数 产品优势 厂家实力

产品简介Product description

圆振筛机主要由筛箱、筛网、振动器、减振弹簧装置、底架等组成。采用筒体式偏心轴激振器及偏块调节振幅,振动器安装在筛箱侧板上,并由电动机通过三角皮带带动旋转,产生离心惯性力,迫使筛箱振动。筛机侧板采用优质钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接。振动器安装在筛箱侧板上,一并由电动机通过联轴器带动旋转,产生离心惯性力,迫使筛振动。

string(602) "<h3>
	工作原理<span>working principle</span>
</h3>
<p>
	圆振筛的支承方式有悬挂支承与座式支承两种。悬挂支承的筛面固定于筛箱上,筛箱由弹簧悬挂或支承,主轴的轴承安装在筛箱上,主轴由带轮带动而高速旋转。带偏心重的圆盘安装在主轴上,随主轴旋转,产生离心惯性力,使可以自由振动的筛箱产生近似圆形轨迹的振动。偏心重与轴承线的距离为激振偏心距。
</p>
<p style="text-align:center;">
	<img width="480" height="315" alt="" src="/mak_upImage/20145222015215.jpg" />
</p>"

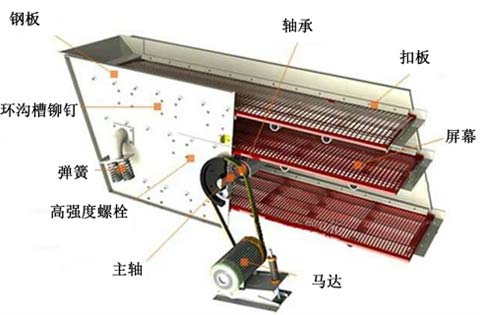

原理图

工作原理working principle

圆振筛的支承方式有悬挂支承与座式支承两种。悬挂支承的筛面固定于筛箱上,筛箱由弹簧悬挂或支承,主轴的轴承安装在筛箱上,主轴由带轮带动而高速旋转。带偏心重的圆盘安装在主轴上,随主轴旋转,产生离心惯性力,使可以自由振动的筛箱产生近似圆形轨迹的振动。偏心重与轴承线的距离为激振偏心距。

  • 运转平稳

    设备在工作时,其振动率强大而平稳,无任何过大幅动,故障率非常低,减少维修次数;并且具有寿命长,耗能少、维修费用低等众多优势。

  • 部件先进

    圆振动筛采用块偏心作为激振动力,且激振力特别强;筛子横梁与筛箱采用高强度螺栓联接,无焊接;以及筛框由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

  • 网孔不堵塞

    该设备采了高科技术,可自动将杂质粗料自动排出,使卡在筛孔中的物料可以跳出,防止了筛孔堵塞现象;由于筛箱振动强烈,减少了物料堵塞筛孔的现象,使筛子具有较高的筛分效率和生产率。

  • 筛分效率高

    圆振动筛对于难筛物料可以使主轴反翻,从而使振动方向同物料运动方向相反,物料沿筛面运动速度降低(在筛面倾角与主轴转速相同的情况下),以提高筛分效率;并且可以变化筛面倾角,从而改变物料沿筛面的运动速度,提高筛子的处理量。

中德印象Impression of China and Germany

产品参数technical parameters

型号规格 筛网层数 筛网面积 (㎡) 处理能力(m³/h)
2YK1230 2 7.2 12-78
3YK1230 3 10.8 13-80
2YK1237 2 8.88 15-86
3YK1237 3 13.32 16-90
2YK1548 2 14.4 22.5-162
3YK1548 3 21.6 22.5-162
4YK1548 4 28.8 22.5-162
2YK1854 2 19.44 32-312
3YK1854 3 29.16 32-312
4YK1854 4 38.88 32-336
2YK2160 2 25.2 50-475
3YK2160 3 37.8 50-475
4YK2160 4 50.4 50-497
2YK2460 2 28.8 65-550
3YK2460 3 43.2 70-620
4YK2460 4 57.6 80-680
2YK2866 2 31 70-650
3YK2866 3 47 80-700
4YK2866 4 62 90-750
2YK2873 2 39.2 70-680
3YK2873 3 58.8 80-720
4YK2873 4 58.8 90-950

注:产量根据不同物料,进料粒度等因素其结果将有所不同
